描述一场地震动，常见的数字有最大加速度、最大速度和最大位移。它们像从不同角度拍下的照片，各自突出一种特征。对跨断层隧道来说，周围岩土的相对运动会直接拉扯衬砌，哪类指标更能对应隧道的变形需求？
先让隧道模型经历真实的相对运动
论文通过振动台试验，比较传统衬砌与韧性衬砌跨断层隧道的响应，并分析多种地震动强度指标与应变之间的联系。试验中的传感器沿模型布置，用来记录输入和结构反应。
埋地隧道被周围岩土包围，它的局部变形与沿线运动差密切相关。两个位置一起平移，与两个位置相互错开，即使某些绝对运动指标接近，也会给衬砌带来不同的拉压和剪切需求。
隧道应变可以用一根埋在土中的长软管来想象：整片土一起移动时，软管更多随之平移；相邻土体运动不同步时，软管才会被明显拉伸、压缩或扭剪。跨断层场景中，振动与不均匀位移共同存在，输入的绝对峰值只能描述其中一部分。论文因此把多类强度指标与实测应变逐一对应，寻找能够更好表征这种牵动关系的量。
把位移与速度放在一起看
研究发现，相对变形相关特征对解释隧道应变很重要。峰值位移与峰值速度的比值 PGD/PGV，提供了一个与运动时间尺度有关的量，能够帮助区分不同输入对隧道变形的影响。

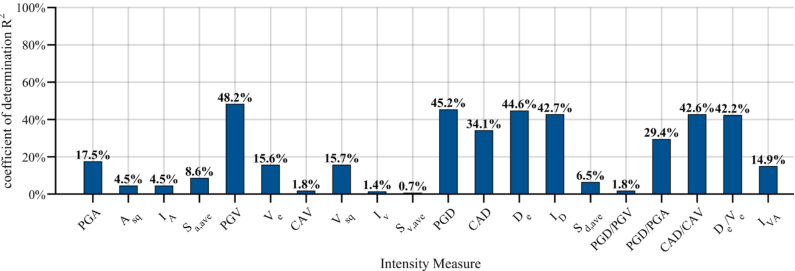

在论文的试验数据中，将该比值与其他位移相关指标组合，能够改善与结构应变的关联。原图用一组相关性对照呈现不同指标的表现。读图时，重点是比较哪些描述方式更贴近试验响应，以及传统和韧性衬砌之间是否呈现相似规律。
PGD 的单位是长度，PGV 的单位是长度除以时间，因此 PGD/PGV 具有时间量纲。这个比值把位移幅度与速度水平联系起来，提供了运动尺度的信息。研究进一步将它与位移相关指标组合，是为了同时描述运动的特征和幅度。图中的关联性比较展示了组合之后的变化：更贴近结构变形机制的描述，能够更好地把不同输入工况与衬砌应变联系起来。
让强度指标对准结构关心的东西
韧性措施改变了响应幅值，而试验中强度指标与响应之间的主要关联规律仍具有共同特点。这说明识别有效的地震动特征，可以帮助不同衬砌方案进行更有针对性的比较。
这项研究将“地震有多强”具体化为“哪些运动特征更容易让隧道变形”。面向跨断层隧道的选波、试验和评估，结合相对运动与时间尺度，有助于把输入描述与实际结构需求连接起来。
试验中同时比较传统和韧性衬砌，使研究能够观察两个层次：一是结构措施怎样改变响应水平，二是输入特征与响应之间的关系是否随结构形式改变。两类衬砌呈现的共同关联，为建立面向隧道的输入描述提供了依据。后续选取试验地震动或组织性能评估时，就可以把这些特征纳入筛选，让所选输入更有针对性地覆盖隧道可能经历的变形需求。
